Guía de Medición con Osciloscopio

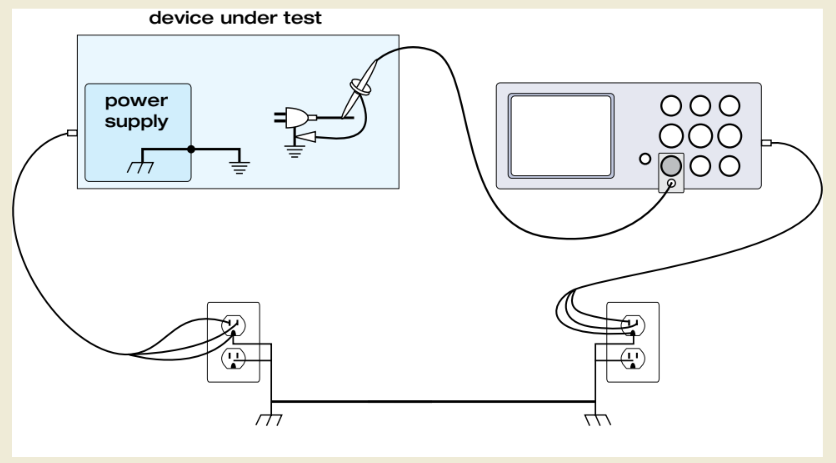

1. Lazo de Tierra (Ground Loop)
Se forma un bucle cerrado entre las tierras del DUT, el cable de señal y el osciloscopio. Este bucle actúa como antena captando ruido de 50/60 Hz.
Soluciones
- Transformadores de aislamiento
- Cables con un solo punto de tierra
- Sondas diferenciales
- Conexión en estrella (un solo punto de tierra)

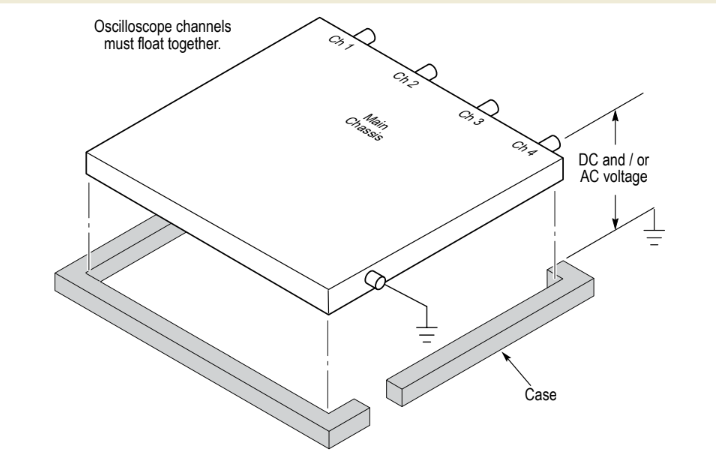

2. Referencia Compartida (Shared Reference)
Todos los canales (CH1–CH4) comparten el mismo plano de tierra interno.
⚠️ Advertencia: En osciloscopios convencionales, todas las masas están conectadas internamente. Conectarlas a puntos distintos crea un cortocircuito.
Solución
- Usar sondas diferenciales
- Conectar todas las masas al mismo punto físico

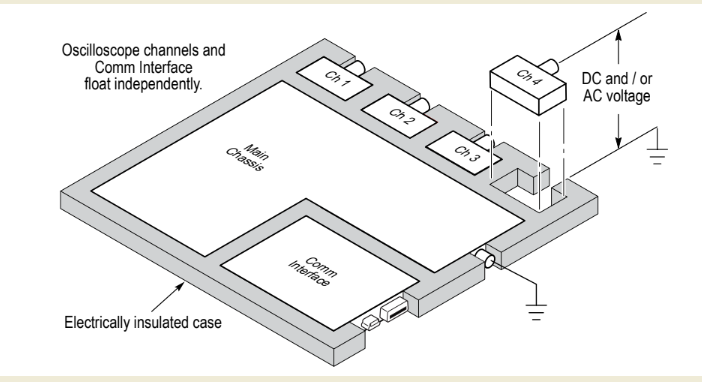

3. Canal Aislado (Isolated Channel)
Cada canal flota de forma independiente. La carcasa está eléctricamente aislada.
Ventaja
Permite medir puntos con diferentes referencias de voltaje (ej. puente H) sin riesgo de cortocircuito.

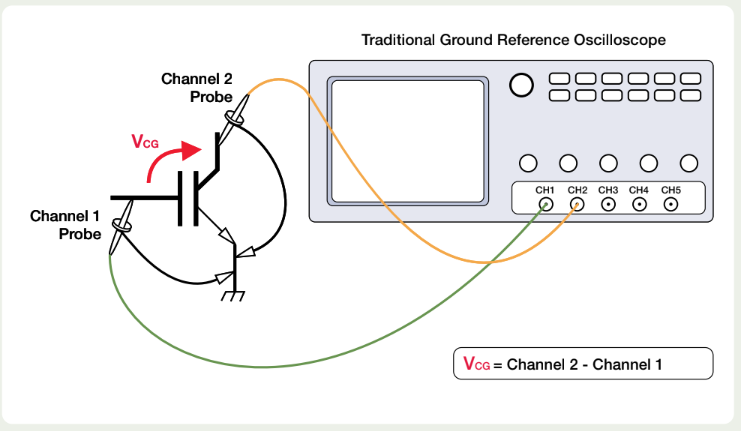

4. Medición Diferencial (A − B)
Técnica para obtener voltaje diferencial restando matemáticamente dos canales:
Vce = Canal 2 − Canal 1
⚠️ Limitación: Ambas masas deben conectarse al mismo punto de tierra. Resolución reducida por ruido en cada canal.

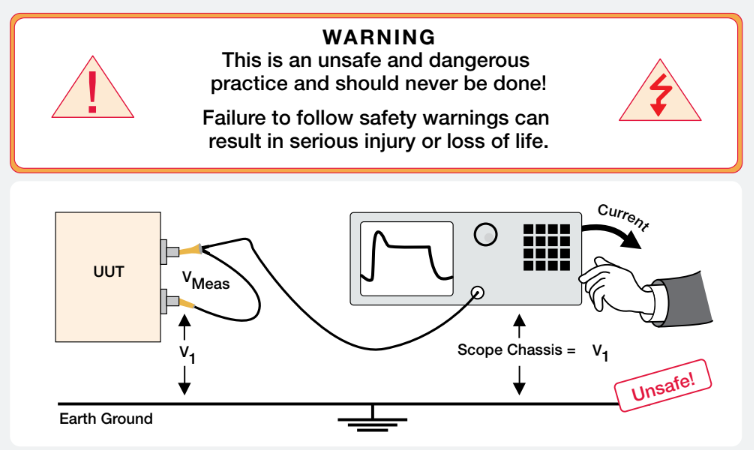

5. "Flotar" un Osciloscopio Convencional
🚫 PRÁCTICA PELIGROSA — NO HACER
Desconectar la tierra del osciloscopio puede elevar la carcasa a cientos de voltios, causando electrocución o daño al equipo.
Alternativas seguras
- Sondas diferenciales
- Osciloscopios con canales aislados
- Transformadores de aislamiento para el DUT

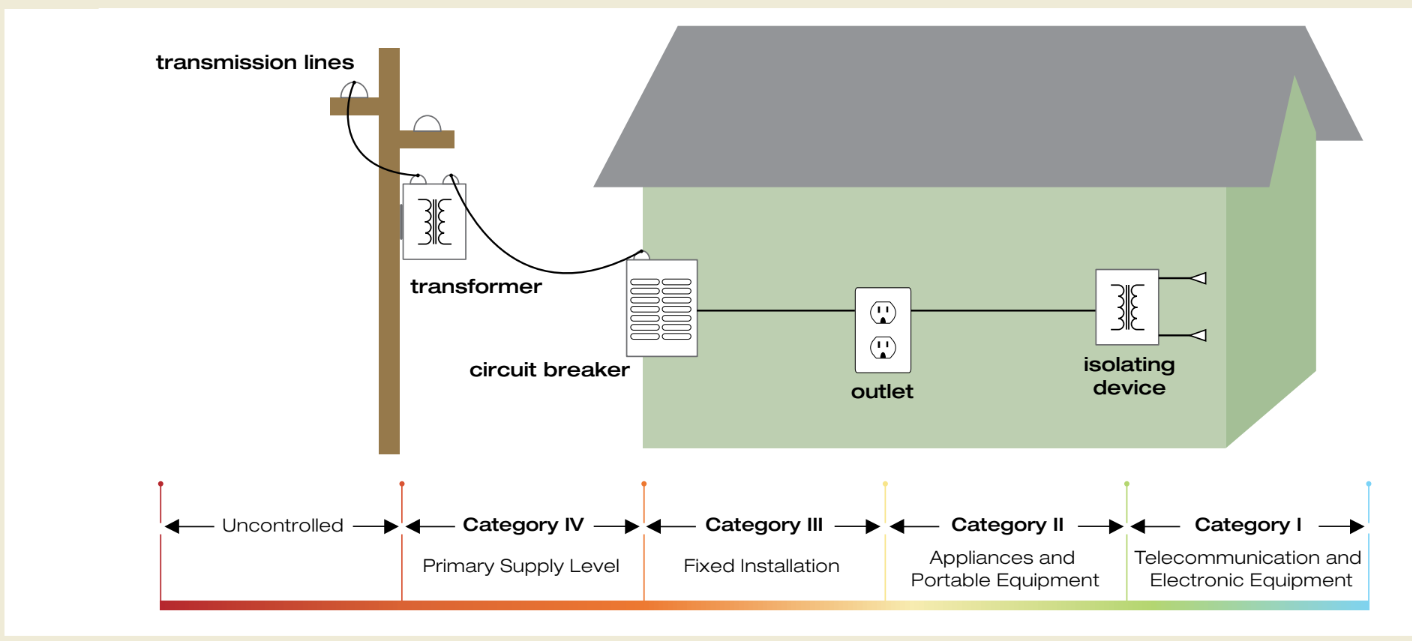

6. Categorías de Instalación IEC
| Categoría | Ubicación | Riesgo |
|---|
| CAT IV | Líneas de transmisión, transformadores | Máximo |
| CAT III | Tableros, cableado fijo | Alto |
| CAT II | Enchufes, electrodomésticos | Medio |
| CAT I | Electrónica protegida, telecomunicaciones | Bajo |
️ Regla: El equipo de medición debe tener categoría igual o superior al entorno.

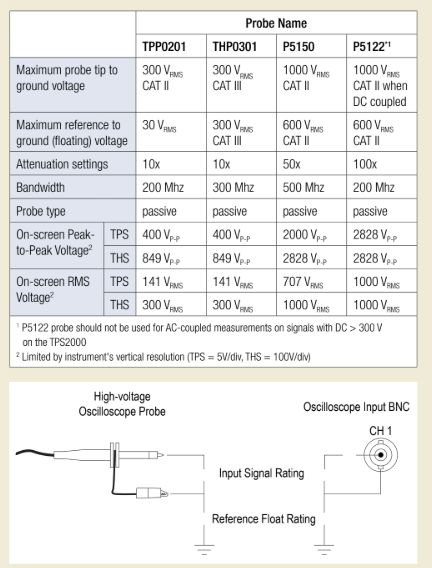

7. Selección de Sonda de Voltaje
| Sonda | Voltaje Máx. | Categoría | Atenuación | BW |
|---|
| TPP0201 | 300 Vrms | CAT II | 10x | 200 MHz |
| THP0301 | 300 Vrms | CAT III | 10x | 300 MHz |
| P5150 | 1000 Vrms | CAT II | 50x | 500 MHz |
| P5122 | 1000 Vrms | CAT II | 100x | 200 MHz |
⚠️ P5122: No usar en mediciones AC acopladas con señales DC > 300V en TPS2000.
